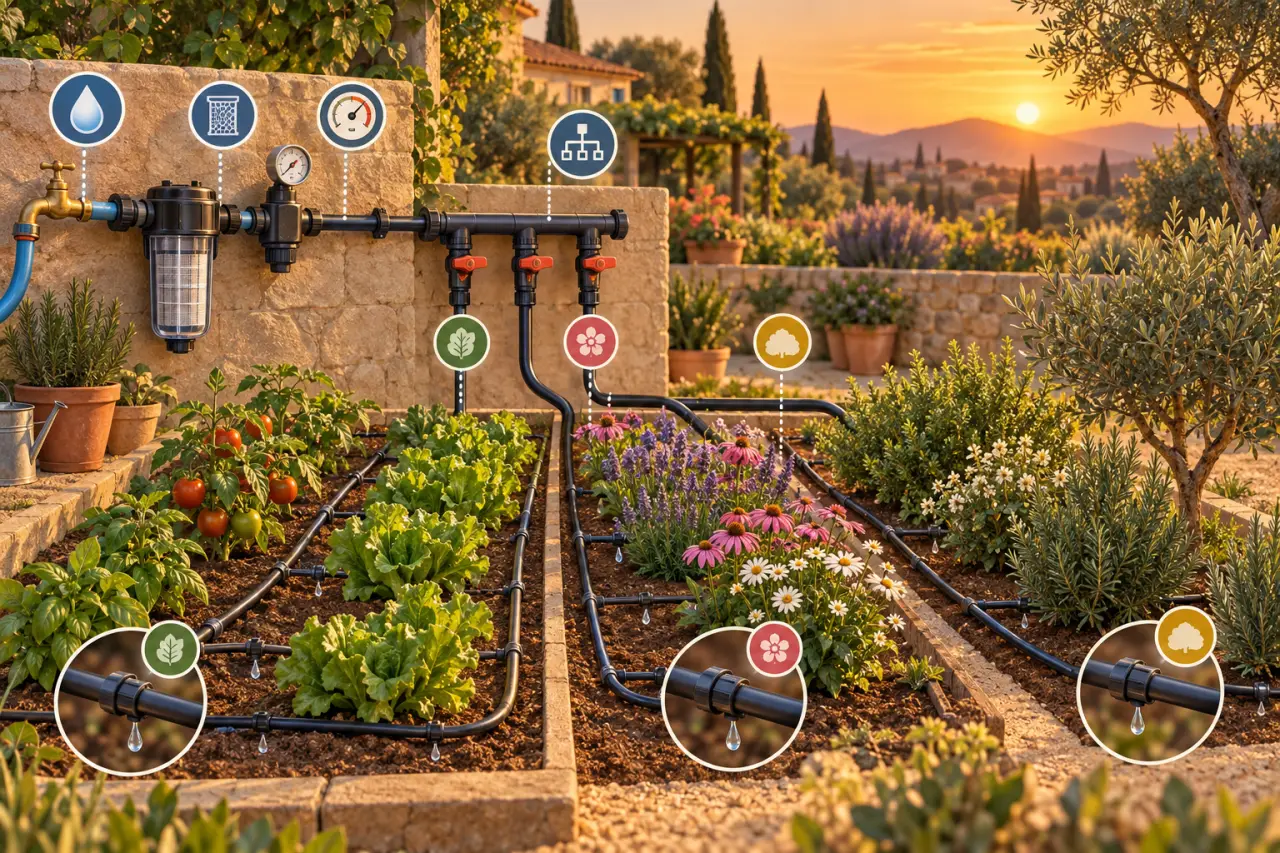

Un schéma d’arrosage goutte à goutte fiable repose sur le débit, la pression et la sectorisation
Un schéma d’arrosage automatique goutte à goutte sert à vérifier que chaque plante recevra la quantité d’eau prévue, y compris au bout du réseau. Il permet aussi d’acheter le bon matériel et d’éviter les tuyaux sous-dimensionnés. Commencez par dessiner les cultures, puis choisissez les goutteurs, calculez le débit et réglez la pression avant de programmer l’installation.
Le plan à dessiner avant de choisir un kit
Sur une feuille quadrillée, reportez les dimensions du potager, des massifs ou des jardinières. Ajoutez le robinet ou la cuve, les allées et les plantations. Tracez ensuite le trajet du tuyau principal, les départs vers chaque rang et l’emplacement des bouchons de fin de ligne. Le dessin doit aussi faire apparaître la tête de réseau : programmateur, filtre, réducteur de pression et raccord de départ.
Regroupez les végétaux qui ont des besoins proches. Une ligne de tomates, une haie et des pots exposés au soleil n’ont pas forcément besoin de la même durée d’arrosage. Cette répartition permet de créer des zones indépendantes. Elle évite d’arroser excessivement les plantes sobres pour répondre aux besoins des cultures plus gourmandes.
Penser le réseau comme un parcours de l’eau
Visualisez le trajet de l’eau comme un parcours continu. Elle part du robinet, traverse les organes de filtration et de régulation, circule dans la conduite principale, puis se divise jusqu’aux racines. Chaque dérivation, changement de diamètre et longueur supplémentaire augmente la résistance du réseau. Dessinez ce trajet avant de commander les raccords : vous repérerez les lignes trop longues, les coudes serrés et les zones qui nécessitent un départ séparé.
Un relevé simple, mais précis
- Mesurez chaque rang, massif ou bac, plutôt que la seule surface totale.
- Notez la longueur réelle des tuyaux, avec les contours d’allée et les éventuels retours.
- Placez les arrivées d’eau près du collet, sans coller le goutteur à la tige.
- Prévoyez des accroches pour maintenir les conduites et des bouchons accessibles pour la purge.
Choisir les goutteurs et les placer sur le schéma
Les goutteurs intégrés sont répartis directement sur un tuyau poreux ou une gaine, généralement tous les 20, 30 ou 50 cm. Ils conviennent aux cultures en ligne et aux haies. Les goutteurs rapportés se posent à la perforeuse sur un tuyau nu. Ils offrent davantage de souplesse pour les arbustes, les plantes en pot et les emplacements irréguliers.
Sur un terrain plat, un goutteur turbulent est souvent un choix économique. Sur une pente ou une ligne longue, un modèle autocompensant aide à maintenir un débit plus régulier d’un émetteur à l’autre. Inscrivez le débit de chaque modèle sur le plan. Les goutteurs courants délivrent de 2 à 20 L/h, avec une plage souvent rencontrée de 2 à 8 L/h.
| Situation | Émetteur à prévoir | Repère sur le plan |
|---|---|---|
| Rang de salades ou de fraisiers | Goutteurs intégrés | Espacement de 20 à 30 cm selon la plantation |
| Arbuste, tomate ou grand pot | Goutteur rapporté | Un ou plusieurs points au pied, ajustables |
| Parcelle en pente | Goutteur autocompensant | Identifier le dénivelé et séparer si nécessaire |
Calculer le débit et choisir le diamètre des tuyaux
Le débit total correspond à l’addition des débits de tous les émetteurs qui fonctionnent au même moment. La formule est la suivante : nombre de goutteurs × débit unitaire. Ajoutez ensuite les éventuels micro-jets. Comparez le résultat avec le débit réellement disponible au robinet, mesuré dans un seau sur une durée connue.
Ce calcul doit être réalisé pour chaque zone. Si plusieurs secteurs ne fonctionnent jamais ensemble, additionnez uniquement les émetteurs du secteur concerné. Vous éviterez ainsi de choisir un équipement surdimensionné tout en repérant rapidement une zone qui demanderait plus d’eau que le robinet ne peut en fournir.
Un exemple reproductible
Avec 10 goutteurs de 4 L/h et 20 goutteurs de 2 L/h, le besoin atteint 80 L/h. Ajoutez 10 micro-jets de 30 L/h : ils représentent 300 L/h. Le circuit demande donc 380 L/h. Si le robinet ne fournit que 300 L/h, ne lancez pas tous les émetteurs en même temps. Retirez certains points ou créez deux secteurs arrosés successivement.
Le diamètre dépend du débit, mais aussi de la distance à parcourir. Le tuyau principal est couramment en PEBD ou en PEHD de 16 à 25 mm. Les micro-tubes destinés aux départs individuels mesurent de 4 à 8 mm. À titre de repère, un PEBD de 16 mm transporte jusqu’à 800 L/h et un PEBD de 20 mm jusqu’à 1 500 L/h.
| Configuration | Choix à envisager | Point de vigilance |
|---|---|---|
| Très courte dérivation, moins de 15 m | Micro-tube de 4,6 mm | Réservé à un faible nombre de goutteurs |
| Ligne de plus de 15 m | Tuyau de 13 mm ou davantage | Limiter les pertes de charge |
| Réseau principal | PEBD de 16 ou 20 mm | Choisir selon le débit et la longueur cumulés |
| Au-delà de 50 m sur un même circuit | Sectoriser | Éviter une alimentation inégale en fin de ligne |
Réguler la pression et protéger l’installation
La pression et le débit ne désignent pas la même chose. La pression pousse l’eau dans le réseau, tandis que le débit indique le volume distribué par heure. Le goutte-à-goutte fonctionne habituellement entre 1 et 2,5 bars, selon le matériel. Un robinet extérieur standard délivre souvent 2,5 à 3,5 bars. Un réducteur ou un régulateur est donc nécessaire pour protéger les goutteurs et limiter les fuites.
Installez la tête de réseau dans cet ordre : programmateur, filtre, réducteur de pression, raccord de départ. Le filtre retient les particules qui pourraient obstruer les passages étroits. Il est particulièrement utile avec une eau chargée ou calcaire. Lors de la première mise en eau, ouvrez les extrémités des lignes pour évacuer les résidus. Vérifiez ensuite que les derniers goutteurs coulent aussi régulièrement que les premiers.
Cas d’une cuve de récupération d’eau
Une cuve placée au sol fournit peu de pression. La relation de conversion est simple : 1 bar équivaut à 10 mètres de colonne d’eau. Obtenir 2 bars demanderait donc 20 mètres de dénivelé. Dans la plupart des jardins, une pompe de surface est plus réaliste. Ajoutez un filtre adapté et vérifiez que la pompe fournit à la fois le débit total calculé et une pression compatible avec le régulateur.
Automatiser par zones et valider le schéma final
Un programmateur à piles convient à un seul circuit. Il permet de déclencher les cycles tôt le matin ou en soirée. Pour plusieurs zones, choisissez un programmateur multivoie associé à des électrovannes. Chaque secteur s’ouvre successivement, ce qui réduit le débit instantané demandé au robinet. Dessinez chaque électrovanne avant les départs de zone pour déterminer le nombre de voies nécessaire.
Pour un bac de balcon de 1 m sur 40 cm nécessitant 10 L par semaine, deux goutteurs de 20 L/h représentent 40 L/h au total. Quinze minutes d’arrosage hebdomadaire délivrent donc 10 L. Ce calcul donne un ordre de grandeur. Ajustez ensuite la durée selon la météo, le substrat et l’état réel des plantes.
Avant de fixer définitivement les tuyaux, contrôlez le plan et testez le réseau en surface. Cette vérification permet de corriger un raccord mal placé, un goutteur absent ou une ligne trop longue sans devoir démonter l’installation.
- Vérifiez que tous les goutteurs d’une zone sont comptés.
- Contrôlez que le débit total de chaque zone reste inférieur au débit disponible.
- Confirmez le diamètre des lignes longues et la présence d’un bouchon de purge.
- Testez le réseau avant d’enterrer ou de fixer définitivement les tuyaux.
- Programmez des cycles courts, puis ajustez-les après observation de l’humidité du sol.
